Mosiądz DZR – co oznacza i kiedy warto wybrać stop odporny na odcynkowanie?

Co oznacza skrót DZR?

DZR to skrót od angielskiego Dezincification Resistant, czyli odporny na odcynkowanie – kategoria mosiądzów (stopów miedzi z cynkiem) wzbogaconych o dodatki stopowe, które hamują selektywne wypłukiwanie cynku w środowisku wodnym. Zgodnie z normą PN-EN ISO 6509-1:2017 to nie jest nazwa jednego konkretnego stopu, lecz klasyfikacja przyznawana każdemu mosiądzowi, który przejdzie określony test korozyjny (źródło: PKN, PN-EN ISO 6509-1, 2017). W praktyce dostawcy armatury sanitarnej i prętów mosiężnych spotykają się z tym oznaczeniem codziennie, bo to właśnie DZR decyduje, czy złączka przetrwa piętnaście lat w instalacji wody użytkowej, czy pęknie po trzech.

Z mojej praktyki przy doradztwie materiałowym dla instalatorów wynika, że wielu z nich myli DZR z nazwą handlową konkretnego produktu. Tymczasem to kategoria – podobnie jak “stal nierdzewna” obejmuje dziesiątki gatunków, tak “mosiądz DZR” obejmuje kilka różnych stopów spełniających jedno kryterium: test odcynkowania.

Czy DZR to nazwa jednego stopu?

Nie – DZR opisuje właściwość, nie skład chemiczny jednego materiału. Pod tym oznaczeniem funkcjonuje kilka gatunków (m.in. CW602N, CW511L), które różnią się zawartością ołowiu i dodatkiem inhibitora, ale łączy je wspólny wynik testu wg EN ISO 6509.

Skąd wzięło się oznaczenie CR na etykietach?

Producenci armatury często stosują skrót “CR” (corrosion resistant) obok symbolu stopu, np. CW602N-CR, żeby zasygnalizować zgodność z testem odcynkowania bez rozpisywania pełnej nazwy DZR na małej odkuwce. To skrót rynkowy, nieformalny, ale powszechnie rozpoznawany w branży sanitarnej i wodociągowej.

Czym jest odcynkowanie mosiądzu (dezynkifikacja)?

Odcynkowanie to selektywna korozja, w której cynk jest wypłukiwany ze stopu miedzi i cynku, pozostawiając porowatą, osłabioną strukturę bogatą w miedź. Uszkodzony element traci wytrzymałość mechaniczną i szczelność, mimo że zewnętrznie może nie wykazywać widocznych oznak korozji, co czyni to zjawisko szczególnie podstępnym w instalacjach wodnych (źródło: Instytut Metali Nieżelaznych w Gliwicach, 2021). Proces zachodzi głównie w środowisku wodnym, a jego intensywność rośnie wraz z temperaturą, obecnością chloru i niską twardością wody.

Najbardziej niepokojące w mojej praktyce jest to, że uszkodzone złączki po odcynkowaniu pękają często dopiero pod ciśnieniem, bez wcześniejszych objawów wizualnych. Klient dzwoni z zalaniem łazienki, a przecież jeszcze tydzień wcześniej armatura wyglądała normalnie – problem toczył się od środka miesiącami, czasem latami.

Mechanizm korozji selektywnej cynku

W klasycznym mosiądzu α+β (np. CW617N) faza β jest bogatsza w cynk i elektrochemicznie mniej szlachetna niż faza α bogata w miedź. W kontakcie z wodą zawierającą tlen i chlorki cynk z fazy β przechodzi do roztworu, a na jego miejscu osadza się gąbczasta, porowata miedź metaliczna – materiał traci nawet 40-50% pierwotnej wytrzymałości na rozciąganie w miejscu ataku.

Odcynkowanie typu warstwowego a wżerowego

Odcynkowanie warstwowe (uniform dezincification) obejmuje równomierną powierzchnię elementu i jest łatwiejsze do wykrycia wizualnie po przekroju. Odcynkowanie wżerowe (plug-type) tworzy głębokie, lokalne “korki” korozyjne penetrujące ściankę rury czy złączki na wylot – to właśnie ten typ najczęściej odpowiada za nagłe, punktowe przecieki w instalacjach z wodą miękką i ciepłą.

Jak powstaje mosiądz DZR – rola arsenu, antymonu i fosforu

Mosiądz DZR powstaje przez celowe dodanie do stopu CuZn niewielkiej ilości inhibitora – najczęściej arsenu w proporcji około 0,02-0,15% – który blokuje elektrochemiczny mechanizm wypłukiwania cynku, a producent dodatkowo kontroluje strukturę fazową i obróbkę cieplną stopu (źródło: Copper Development Association, Dezincification Resistant Brasses, 2020). Alternatywnie stosuje się antymon lub fosfor, w zależności od gatunku, producenta i przeznaczenia wyrobu – wybór inhibitora wpływa na skrawalność i koszt końcowy prętu.

• Arsen (As) – najczęstszy inhibitor, stosowany głównie w CW602N i CW511L, skuteczny już przy zawartości rzędu setnych części procenta.
• Antymon (Sb) – stosowany rzadziej, głównie w niektórych gatunkach europejskich do armatury przemysłowej.
• Fosfor (P) – wykorzystywany w niektórych stopach do odlewów, gdzie arsen utrudniałby proces odlewniczy.
• Struktura jednofazowa alfa – ograniczenie udziału fazy β zmniejsza liczbę “ścieżek” korozyjnych wzdłuż granic faz, co samo w sobie podnosi odporność stopu.

Dlaczego arsen hamuje odcynkowanie?

Arsen adsorbuje się na powierzchni ziaren miedzi podczas reakcji korozyjnej, tworząc barierę, która spowalnia dalsze rozpuszczanie cynku – mechanizm ten opisywany jest w literaturze jako inhibicja anodowa. Efekt jest wyraźnie mierzalny dopiero przy odpowiedniej kontroli mikrostruktury, dlatego sam dodatek arsenu bez właściwej obróbki cieplnej nie gwarantuje jeszcze klasyfikacji DZR.

Jakie znaczenie ma struktura fazowa stopu?

Stopy jednofazowe (czysta faza α) są z natury bardziej odporne na odcynkowanie niż stopy dwufazowe α+β, ponieważ nie mają granic międzyfazowych, wzdłuż których korozja postępuje najszybciej. Producenci DZR celowo dobierają skład chemiczny i parametry wyżarzania, żeby zminimalizować udział fazy β przy zachowaniu dobrej kuteczności materiału.

“Dodatek arsenu w ilości rzędu setnych części procenta skutecznie ogranicza selektywne rozpuszczanie cynku w mosiądzach jednofazowych, co stanowi podstawę klasyfikacji DZR stosowaną w przemyśle wodociągowym.” — Copper Development Association, Dezincification Resistant Brasses, 2020

Najpopularniejsze gatunki mosiądzu DZR (CW602N, CW511L)

Najczęściej stosowanym gatunkiem DZR w armaturze sanitarnej jest CW602N (CuZn36Pb2As), uzupełniony wariantem CW511L (CuZn35Pb1As) o obniżonej zawartości ołowiu, przeznaczonym do bardziej wymagających zastosowań higienicznych, np. armatury kontaktującej się z wodą pitną w budynkach użyteczności publicznej. Wybór między nimi zależy od metody produkcji (kucie kontra skrawanie z pręta) oraz wymagań dotyczących migracji ołowiu do wody.

CW602N – podstawowy gatunek DZR w armaturze sanitarnej

CW602N to najbardziej rozpowszechniony mosiądz DZR w Europie, stosowany w zaworach, złączkach kompresyjnych, gwintowanych trójnikach i korpusach baterii. Dobra skrawalność i przystępna cena sprawiają, że jest domyślnym wyborem tam, gdzie norma lub inwestor wymagają DZR bez dodatkowych obostrzeń higienicznych.

CW511L – wariant o obniżonej zawartości ołowiu

CW511L stosuje się tam, gdzie limity migracji ołowiu do wody pitnej są bardziej rygorystyczne – np. w armaturze do instalacji publicznych czy w krajach z zaostrzonymi przepisami dotyczącymi kontaktu z wodą spożywczą. Kosztuje zwykle nieco więcej niż CW602N ze względu na trudniejszą obróbkę przy mniejszej zawartości ołowiu ułatwiającego skrawanie.

Norma EN ISO 6509 – jak testuje się odporność na odcynkowanie?

Test wg EN ISO 6509 polega na zanurzeniu próbki mosiądzu w roztworze chlorku miedzi (CuCl2) w podwyższonej temperaturze na określony czas, a następnie pomiarze głębokości odcynkowania na przekroju metalograficznym. Stopy klasyfikowane jako DZR muszą osiągnąć głębokość poniżej granicznej wartości określonej normą (źródło: PKN, PN-EN ISO 6509-1, 2017). Dopuszczalna głębokość odcynkowania dla stopów DZR wynosi zwykle poniżej 200 µm, choć dokładna wartość graniczna zależy od zastosowania i wersji normy stosowanej przez producenta.

1. Pobranie próbki reprezentatywnej z partii produkcyjnej (odkuwka, pręt lub złączka).
2. Zanurzenie próbki w roztworze CuCl2 o określonym stężeniu w temperaturze podwyższonej przez ustalony czas ekspozycji.
3. Przecięcie próbki i przygotowanie zgładu metalograficznego prostopadle do powierzchni testowanej.
4. Pomiar maksymalnej głębokości warstwy odcynkowanej pod mikroskopem metalograficznym.
5. Porównanie wyniku z wartością graniczną i wystawienie certyfikatu zgodności (np. atest 3.1) potwierdzającego klasyfikację DZR.

Jak przebiega test w roztworze chlorku miedzi?

Roztwór CuCl2 działa jako przyspieszony symulator warunków korozyjnych – w kilkanaście do dwudziestu kilku godzin odtwarza proces, który w rzeczywistej instalacji rozłożyłby się na lata. To pozwala producentom weryfikować partie materiału bez czekania na wieloletnią eksploatację w terenie.

Co oznacza wynik pomiaru głębokości odcynkowania?

Im mniejsza zmierzona głębokość, tym wyższa odporność stopu – wynik poniżej granicy normowej kwalifikuje materiał jako DZR, wynik powyżej dyskwalifikuje partię z tej kategorii, nawet jeśli skład chemiczny formalnie odpowiada gatunkowi DZR. Dlatego sam skład chemiczny nie wystarcza – liczy się udokumentowany wynik testu.

Jak rozpoznać armaturę wykonaną z DZR (oznaczenie CR)?

Armaturę DZR rozpoznaje się po oznaczeniu “DZR” lub “CR” na opakowaniu, karcie katalogowej lub bezpośrednio na odkuwce, a przy zakupach hurtowych powinien temu towarzyszyć certyfikat 3.1 z wynikiem testu EN ISO 6509. Wizualnie DZR nie różni się od zwykłego mosiądzu – rozpoznanie “na oko” jest niemożliwe, co bywa zaskoczeniem dla osób przyzwyczajonych do identyfikowania metali po kolorze czy fakturze (jak opisuję szerzej w artykule jak rozpoznać gatunek mosiądzu).

• Oznaczenie “DZR” lub “CR” wytłoczone na korpusie zaworu, złączce lub odkuwce.
• Symbol gatunku na karcie katalogowej, np. “CW602N-DZR” zamiast samego “CW617N”.
• Certyfikat 3.1 zgodny z EN 10204, zawierający wynik testu EN ISO 6509 w mikrometrach.
• Deklaracja zgodności CE – to za mało samo w sobie, bo potwierdza tylko ogólne bezpieczeństwo wyrobu, nie odporność na odcynkowanie.

Czego szukać na opakowaniu i odkuwce?

Poszukaj skrótu przy symbolu materiałowym – producenci rzetelni umieszczają go zarówno na etykiecie kartonu zbiorczego, jak i bezpośrednio na odkuwce w formie małego wytłoczenia. Brak takiego oznaczenia przy jednoczesnej deklaracji “odporny na korozję” w opisie produktu to sygnał ostrzegawczy.

Dlaczego certyfikat 3.1 ma znaczenie?

Certyfikat 3.1 to dokument wystawiony przez producenta na podstawie rzeczywistych badań partii materiału, a nie ogólna deklaracja handlowa. Z mojej praktyki przy weryfikacji dostaw dla instalatorów wynika, że przy zakupach hurtowych warto żądać od dostawcy atestu materiałowego, nie tylko deklaracji zgodności CE – różnica między tymi dokumentami bywa kluczowa przy reklamacji po latach eksploatacji.

Kiedy warto wybrać DZR zamiast zwykłego mosiądzu?

DZR warto wybrać wtedy, gdy instalacja pracuje z wodą miękką, ciepłą lub chlorowaną, w podgrzewaczach z cyrkulacją ciepłej wody użytkowej, w obiektach przemysłowych, morskich oraz w budynkach użyteczności publicznej, gdzie wymagana jest wieloletnia bezawaryjność. Standardowy CW617N wystarcza w większości instalacji domowych z wodą twardą i umiarkowaną temperaturą, więc automatyczne przepłacanie za DZR wszędzie nie zawsze ma ekonomiczne uzasadnienie.

Woda miękka, ciepła i chlorowana jako czynniki ryzyka

Woda miękka (niska twardość, typowa dla części Polski północnej i zachodniej) ma mniejszą zdolność do tworzenia ochronnej warstwy węglanu wapnia na powierzchni metalu, przez co proces odcynkowania przebiega szybciej. Temperatura powyżej 60°C w instalacjach c.w.u. oraz obecność chloru z dezynfekcji dodatkowo przyspieszają reakcję – w takich warunkach zwykły CW617N może ulec zauważalnemu odcynkowaniu w ciągu kilku lat eksploatacji.

Instalacje przemysłowe i morskie

W zakładach przemysłowych z wodą procesową o zmiennym składzie chemicznym oraz w instalacjach morskich narażonych na wodę słoną DZR bywa wymogiem projektowym, a nie opcją. W tego typu obiektach koszt awarii i przestoju znacznie przewyższa różnicę w cenie materiału, dlatego projektanci rzadko idą tu na kompromis.

Przy instalacjach w budynkach użyteczności publicznej i obiektach przemysłowych o dużym znaczeniu decyzję o doborze materiału warto skonsultować z projektantem instalacji sanitarnych lub rzeczoznawcą – koszt błędnego wyboru na etapie projektu bywa niewspółmiernie wysoki w stosunku do oszczędności na materiale.

DZR vs CW617N – porównanie zastosowań i kosztów

DZR jest zwykle droższy o około 15-30% od standardowego CW617N ze względu na dodatki stopowe i dodatkową kontrolę jakości wymaganą przez normę (źródło: European Copper Institute, DZR brass guidance, 2023) – dokładna różnica zależy od notowań LME dla miedzi i cynku oraz polityki cenowej dostawcy, więc traktuj ten przedział orientacyjnie. CW617N wygrywa lepszą skrawalnością i niższą ceną, DZR – trwałością w agresywnym środowisku wodnym.

Ile kosztuje mosiądz DZR w porównaniu do CW617N?

W praktyce różnica cenowa wynosi zwykle 15-30% w zależności od dostawcy i formy wyrobu (pręt, odkuwka, gotowa armatura), co wynika z dodatków stopowych i dodatkowej kontroli jakości wymaganej przez normę. Przy dużych zamówieniach hurtowych różnica procentowa bywa niższa niż przy zakupie pojedynczych elementów w sklepie instalacyjnym.

Kiedy wystarczy zwykły CW617N?

W instalacjach z wodą twardą, temperaturze poniżej 50-55°C i krótkim okresie eksploatacji projektowej (np. budynki tymczasowe) standardowy CW617N sprawdza się dobrze i nie ma ekonomicznego uzasadnienia dla dopłaty za DZR. Więcej o samym stopie znajdziesz w tekście o mosiądz CW617N – skład i zastosowanie w armaturze.

Objawy odcynkowania w istniejącej instalacji

Objawy odcynkowania to nagłe wycieki lub pęknięcia złączek bez wcześniejszych oznak zewnętrznej korozji, zmiana koloru elementu na miedzianoróżowy w miejscu uszkodzenia (odsłonięta miedź po utracie cynku) oraz wyraźna kruchość materiału, który pęka przy niewielkim nacisku. To zjawisko, które łatwo pomylić ze zwykłym zmęczeniem materiału, dopóki nie przetnie się uszkodzonego elementu i nie zobaczy charakterystycznej porowatej struktury.

• Nagły wyciek z pozornie sprawnej złączki, bez wcześniejszych śladów kapania czy wilgoci.
• Miedzianoróżowe przebarwienie w miejscu pęknięcia, kontrastujące z żółtym kolorem mosiądzu na powierzchni.
• Kruchość elementu – fragment łamie się lub kruszy przy próbie dokręcenia lub demontażu.
• Powtarzające się awarie w tej samej instalacji, mimo pozornie identycznych warunków eksploatacji.

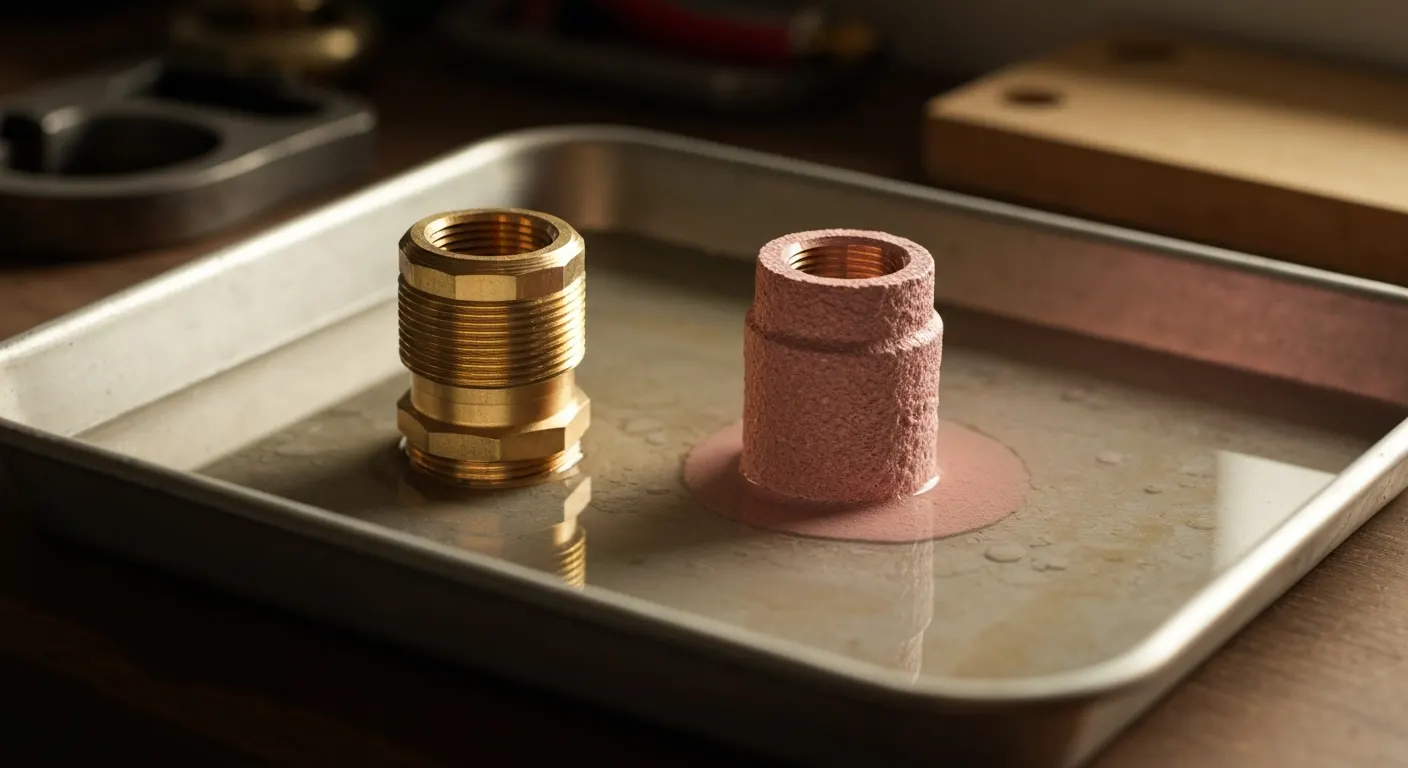

Jak wygląda odcynkowany mosiądz od środka?

Na przekroju uszkodzonego elementu widać porowatą, gąbczastą strukturę o miedzianym odcieniu, wyraźnie różną od jednolitego, żółtego mosiądzu widocznego na powierzchni zewnętrznej. Różnica jest na tyle charakterystyczna, że doświadczony metalurg rozpoznaje odcynkowanie “na pierwszy rzut oka” pod mikroskopem, choć laik zwykle myli to ze zwykłym osadem kamienia.

Kiedy zlecić ekspertyzę metalurgiczną?

Przy powtarzających się awariach armatury w jednej instalacji warto zlecić ekspertyzę metalurgiczną, zamiast wymieniać kolejne elementy na identyczny materiał i czekać na powtórkę awarii. Rzeczoznawca oceni skład chemiczny i mikrostrukturę uszkodzonego elementu, co pozwala ustalić, czy przyczyną był niewłaściwy dobór materiału, czy inny czynnik, np. agresywna chemia wody.

Gdzie kupić armaturę i pręty DZR w Polsce?

Armaturę i pręty DZR kupisz u dystrybutorów metali kolorowych oferujących pręty CW602N na zamówienie oraz u producentów armatury sanitarnej z dedykowaną linią oznaczoną DZR w kartach katalogowych. Dostępność w Polsce jest dobra dla popularnych średnic i kształtowników, gorsza dla nietypowych profili, gdzie czas realizacji zamówienia może wydłużyć się do kilku tygodni.

1. Sprawdź katalog produktowy dystrybutora pod kątem wyraźnego oznaczenia “DZR” lub “CR” przy symbolu stopu.
2. Poproś o certyfikat 3.1 z wynikiem testu EN ISO 6509 przed złożeniem zamówienia hurtowego.
3. Porównaj ceny u kilku dostawców – różnice mogą sięgać kilkunastu procent nawet przy identycznym gatunku.
4. Zweryfikuj termin dostawy, zwłaszcza przy nietypowych średnicach prętów lub kształtowników.
5. Przy dużych projektach (obiekty publiczne, przemysł) rozważ bezpośredni kontakt z producentem armatury, nie tylko hurtownikiem.

Na co zwrócić uwagę przy wyborze dostawcy?

Sprawdź, czy dostawca regularnie publikuje certyfikaty materiałowe i czy jest w stanie dostarczyć atest 3.1 na żądanie, a nie dopiero po interwencji reklamacyjnej. Dane sprawdzone: lipiec 2026 – warto na bieżąco monitorować oferty, bo ceny prętów i armatury DZR zmieniają się wraz z notowaniami miedzi i cynku na LME.

Jak porównywać oferty pod względem ceny i certyfikacji?

Porównuj cenę zawsze w odniesieniu do tej samej formy wyrobu i tego samego certyfikatu – pręt bez atestu 3.1 nie jest porównywalny cenowo z prętem z pełną dokumentacją materiałową, nawet jeśli oba noszą symbol CW602N. Warto też sprawdzić opinię innych instalatorów o terminowości dostaw danego dystrybutora, zanim złoży się większe zamówienie.

Najczęściej zadawane pytania

Co znaczy skrót DZR?

DZR to skrót od angielskiego “Dezincification Resistant”, czyli odporny na odcynkowanie. Określa kategorię mosiądzów ze specjalnymi dodatkami stopowymi, które hamują selektywne wypłukiwanie cynku w środowisku wodnym, potwierdzoną testem wg EN ISO 6509.

Czym jest odcynkowanie mosiądzu?

To rodzaj korozji selektywnej, w której cynk jest wypłukiwany ze stopu, pozostawiając porowatą, osłabioną strukturę bogatą w miedź. Element traci wytrzymałość i szczelność, mimo że z zewnątrz może wyglądać na nieuszkodzony, co czyni to zjawisko trudnym do wykrycia bez przecięcia próbki.

Jaki gatunek mosiądzu jest odporny na odcynkowanie?

Najpopularniejszym gatunkiem DZR jest CW602N (CuZn36Pb2As) z dodatkiem arsenu jako inhibitora korozji. Stosuje się też CW511L o niższej zawartości ołowiu, przeznaczony do bardziej wymagających zastosowań higienicznych.

Jak sprawdzić czy armatura jest wykonana z mosiądzu DZR?

Szukaj oznaczenia “DZR” lub “CR” na produkcie i w karcie katalogowej, a przy zakupach hurtowych żądaj certyfikatu zgodności z normą EN ISO 6509 potwierdzającego wynik testu odcynkowania. Sama deklaracja CE lub opis “odporny na korozję” bez tych oznaczeń to za mało.

Czy warto dopłacić za armaturę DZR?

Tak, jeśli instalacja pracuje z wodą miękką, ciepłą lub chlorowaną – w takich warunkach zwykły mosiądz CW617N może ulec odcynkowaniu w ciągu kilku lat, podczas gdy DZR jest projektowany na wieloletnią eksploatację. W instalacjach z wodą twardą i umiarkowaną temperaturą dopłata bywa nieuzasadniona ekonomicznie.

Ile kosztuje więcej mosiądz DZR od zwykłego?

W praktyce różnica cenowa wynosi zwykle 15-30% w zależności od dostawcy i formy wyrobu, co wynika z dodatków stopowych i dodatkowej kontroli jakości wymaganej przez normę. Warto porównać oferty kilku dystrybutorów, bo rozstrzał cenowy bywa znaczny.

Czy DZR jest bezpieczny dla wody pitnej?

Gatunki DZR o niskiej zawartości ołowiu, takie jak CW511L, projektuje się właśnie z myślą o kontakcie z wodą pitną i zaostrzonych wymaganiach higienicznych. Ostateczna ocena dopuszczenia do kontaktu z wodą pitną zależy jednak od krajowych atestów higienicznych, a nie samego oznaczenia DZR – warto to zweryfikować w dokumentacji konkretnego produktu.

Czy DZR koroduje?

Tak, DZR nie jest odporny na wszelką korozję – jest odporny konkretnie na odcynkowanie, czyli jeden specyficzny mechanizm selektywnego wypłukiwania cynku. Nadal może korodować w wyniku innych procesów, np. korozji naprężeniowej czy erozyjnej przy bardzo dużych prędkościach przepływu wody.

“Mosiądze klasyfikowane jako DZR wykazują znacząco mniejszą głębokość odcynkowania w teście chlorkowym w porównaniu do standardowych stopów α+β, co przekłada się na wielokrotnie dłuższą żywotność armatury w agresywnych warunkach wodociągowych.” — Instytut Metali Nieżelaznych w Gliwicach, badania korozji stopów miedzi, 2021

Źródła i literatura

1. Polski Komitet Normalizacyjny – PN-EN ISO 6509-1:2017, Korozja metali i stopów – Oznaczanie odporności mosiądzu na odcynkowanie.
2. Copper Development Association – Dezincification Resistant Brasses, technical guidance, 2020.
3. European Copper Institute – DZR brass technical guidance, 2023.
4. Instytut Metali Nieżelaznych w Gliwicach – badania korozji selektywnej stopów miedzi i cynku, 2021.
5. Polski Komitet Normalizacyjny – PN-EN 12164/12165, Mosiądze do obróbki skrawaniem i kucia, 2016.
