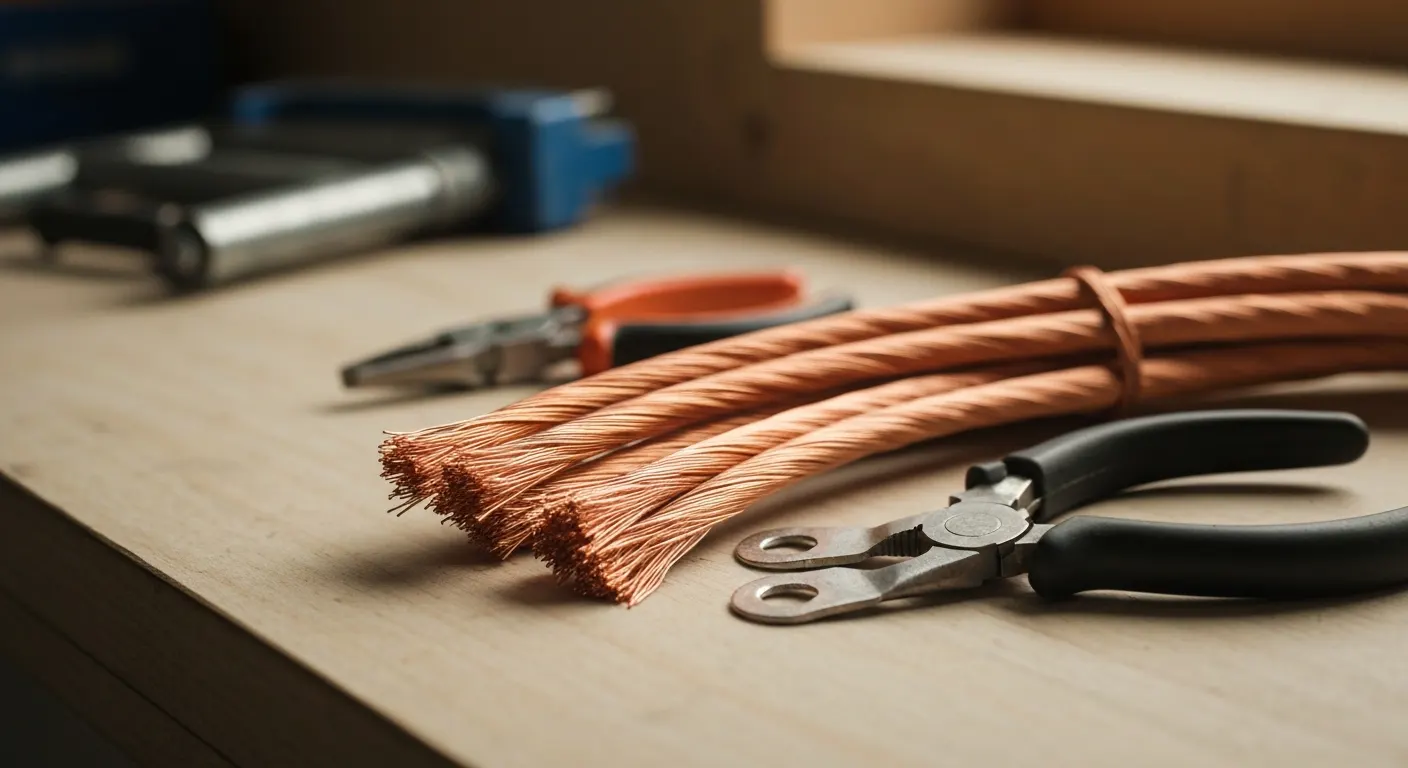

Miedź na przewody elektryczne – jakie właściwości decydują o jej zastosowaniu?

Przewodność elektryczna miedzi – skala IACS i wartości referencyjne

Miedź elektrolityczna Cu-ETP osiąga minimalną przewodność 58 MS/m, co odpowiada 100% skali IACS (International Annealed Copper Standard) ustanowionej w 1913 roku jako punkt odniesienia dla przewodności metali technicznych. Wśród metali stosowanych w elektryce ustępuje jedynie srebru, co czyni ją podstawowym materiałem przewodowym w kablach, przewodach instalacyjnych i uzwojeniach silników (źródło: International Annealed Copper Standard, 1913).

Skala IACS powstała jako sposób porównywania czystości i jakości różnych partii miedzi bez konieczności odwoływania się za każdym razem do jednostek fizycznych. W praktyce elektryk czy inżynier elektroenergetyk częściej usłyszy “przewodność 101% IACS” niż konkretną wartość w megasiemensach na metr – to skrót myślowy, który od ponad wieku funkcjonuje w atestach materiałowych na całym świecie.

Jak powstała skala IACS i co dokładnie mierzy?

IACS to umowna wartość 100%, przypisana wyżarzonej miedzi o rezystywności 0,017241 Ω·mm²/m w temperaturze 20°C, co przekłada się na przewodność 58 MS/m (5,8×10⁷ S/m). Każdy inny metal lub stop porównuje się do tego wzorca procentowo – srebro osiąga około 105-108% IACS, aluminium około 61% IACS, a mosiądz w zależności od składu 25-45% IACS.

• 100% IACS = 58 MS/m – referencyjna przewodność wyżarzonej miedzi ustalona w 1913 roku.
• Rezystywność miedzi w 20°C wynosi ok. 0,017241 Ω·mm²/m – podstawa obliczeń spadku napięcia na przewodzie.
• Miedź handlowa Cu-ETP osiąga zwykle 100-101% IACS, a niektóre partie beztlenowe nawet nieznacznie więcej.
• Srebro jako jedyny metal techniczny przewodzi lepiej niż miedź, ale ze względu na koszt nie znajduje zastosowania w przewodach masowych.
• Wartość IACS trafia na atest materiałowy (tzw. certyfikat 3.1 lub 2.2) dołączany do partii drutu lub kabla.

Dlaczego dostawcy kabli podają IACS na atestach?

Z mojej praktyki przy weryfikacji dokumentacji materiałowej wynika, że parametr IACS jest jednym z pierwszych, które sprawdza dział kontroli jakości u producenta kabli elektroenergetycznych – odbiega od normy nawet o 1-2 punkty procentowe i partia trafia do reklamacji. Dostawca drutu miedzianego, który nie potrafi udokumentować wartości IACS zgodnej z PN-EN 13601, nie powinien być traktowany jako wiarygodne źródło surowca do produkcji żył kablowych.

“Przewodność elektryczna czystej miedzi pozostaje wyższa niż jakiegokolwiek innego metalu poza srebrem, co czyni ją materiałem odniesienia dla przemysłu elektrotechnicznego od ponad stu lat.” — Copper Development Association, dane techniczne o właściwościach elektrycznych miedzi, 2022

Gatunki miedzi elektrycznej – Cu-ETP, Cu-OF, Cu-OFE

Cu-ETP, Cu-OF i Cu-OFE to trzy podstawowe gatunki miedzi rafinowanej stosowane w przemyśle elektrycznym, różniące się przede wszystkim zawartością tlenu i osiąganą czystością chemiczną. Wybór między nimi decyduje o tym, czy przewód nada się do zwykłej instalacji domowej, czy do precyzyjnej elektroniki (źródło: Copper Development Association, 2022).

Czym różni się Cu-ETP od Cu-OF?

Cu-ETP (Electrolytic Tough Pitch) to miedź elektrolityczna o czystości minimum 99,90%, zawierająca śladowe wtrącenia tlenku miedzi Cu2O rozproszone w strukturze materiału. Cu-OF (Oxygen Free) nie zawiera tlenu w ogóle, dzięki czemu jest odporna na tzw. kruchość wodorową – zjawisko, w którym wodór reaguje z tlenkami podczas lutowania lub spawania w wysokiej temperaturze, tworząc parę wodną wewnątrz struktury metalu i osłabiając ją.

• Cu-ETP – czystość min. 99,90%, podstawowy gatunek do przewodów instalacyjnych i kabli energetycznych.
• Cu-OF – miedź beztlenowa, brak Cu2O eliminuje ryzyko kruchości wodorowej przy obróbce cieplnej.
• Cu-OFE – czystość 99,99%, stosowana w elektronice precyzyjnej, kablach specjalnych i aplikacjach kriogenicznych.
• Cu-DHP – miedź odtleniona fosforem, dobra do rur i lutowania, ale niezalecana do przewodów wysokoprądowych (patrz sekcja o czystości).

Jaki gatunek miedzi wybrać do przewodów domowych?

Do instalacji domowej i biurowej wystarczy Cu-ETP – jest tańsza od Cu-OF/Cu-OFE i w pełni spełnia wymagania PN-EN 13601 oraz PN-EN 60228 dla żył przewodów. Gatunki miedzi Cu-ETP, Cu-OF, Cu-DHP – porównanie pokazuje pełną tabelę zastosowań, ale w skrócie: elektronika precyzyjna i kable specjalne wymagają Cu-OF lub Cu-OFE, natomiast zwykła instalacja elektryczna w budynku mieszkalnym czy przemysłowym opiera się niemal wyłącznie na Cu-ETP.

Dlaczego miedź przewodzi prąd lepiej niż aluminium

Przewodność aluminium wynosi ok. 61% przewodności miedzi, co oznacza konieczność zastosowania przewodu o ok. 1,6 raza większym przekroju, aby przenieść ten sam prąd bez większych strat. Mimo to aluminium bywa stosowane w liniach napowietrznych dzięki niższej gęstości – 2,7 g/cm³ wobec 8,96 g/cm³ dla miedzi (źródło: Copper Development Association, 2022).

Skąd bierze się różnica w przewodności między miedzią a aluminium?

Struktura pasmowa elektronów walencyjnych w sieci krystalicznej miedzi umożliwia swobodniejszy przepływ nośników ładunku niż w aluminium. Miedź ma jeden elektron walencyjny na atom w konfiguracji, która przy niższej koncentracji defektów sieciowych generuje mniejszy opór dla przepływających elektronów – to zjawisko fizyczne, nie inżynieryjne, i dlatego różnicy tej nie da się zniwelować obróbką ani stopowaniem bez utraty innych właściwości.

• Miedź: przewodność ok. 58 MS/m, gęstość 8,96 g/cm³, wyższa cena za kilogram.
• Aluminium: przewodność ok. 35,4 MS/m (ok. 61% miedzi), gęstość 2,7 g/cm³, niższa cena za kilogram.
• Przy tej samej obciążalności prądowej przewód aluminiowy wymaga przekroju większego o ok. 60% względem miedzianego.
• Na jednostkę masy aluminium przewodzi prąd lepiej niż miedź – to dlatego linie przesyłowe wysokiego napięcia bywają aluminiowe (często ze stalowym rdzeniem wzmacniającym, typ ACSR).

Dlaczego linie wysokiego napięcia bywają aluminiowe mimo gorszej przewodności?

Tak, bo przy dużych rozpiętościach słupów i wielokilometrowych trasach masa przewodu decyduje o kosztach konstrukcji wsporczej bardziej niż sam przekrój materiału. Europejski instytut branżowy wskazuje, że w energetyce przesyłowej dominującym kryterium jest stosunek przewodności do masy, a nie przewodność bezwzględna – i tu aluminium, mimo gorszych parametrów jednostkowych, wygrywa ekonomicznie na długich odcinkach napowietrznych (źródło: European Copper Institute, 2023).

Wpływ czystości chemicznej miedzi na przewodność

Domieszki takie jak fosfor, żelazo czy arsen nawet w ilościach śladowych, rzędu pojedynczych ppm, mierzalnie obniżają przewodność miedzi poprzez zaburzanie regularności sieci krystalicznej. To zjawisko jest szczególnie widoczne przy fosforze stosowanym do odtleniania – dlatego gatunek Cu-DHP nie jest stosowany w przewodach wysokoprądowych (źródło: Copper Development Association, 2022).

Czy zanieczyszczenia obniżają przewodność miedzi?

Tak, i to w stopniu nieproporcjonalnym do ich ilości wagowej. Fosfor w stężeniu zaledwie 0,02-0,04%, typowym dla Cu-DHP, potrafi obniżyć przewodność nawet o kilkanaście procent względem Cu-ETP. Żelazo i arsen działają podobnie, choć w mniejszym stopniu przy tych samych stężeniach – z tego względu miedź rafinowana elektrolitycznie musi osiągać czystość 99,90-99,99%, co jest warunkiem koniecznym, a nie tylko pożądanym, dla zastosowań elektrycznych.

• Fosfor (Cu-DHP) – obniża przewodność nawet o kilkanaście procent, stosowany celowo do odtleniania przy produkcji rur i elementów lutowanych.
• Żelazo – domieszka pochodząca często ze złomu wsadowego, obniża przewodność proporcjonalnie do stężenia.
• Arsen i antymon – typowe zanieczyszczenia przy niedostatecznej rafinacji elektrolitycznej.
• Tlen w Cu-ETP – w formie Cu2O nie obniża znacząco przewodności, ale zwiększa podatność na kruchość wodorową.

Jak kontroluje się czystość miedzi w produkcji wtórnej?

Z praktyki obserwuję, że przy produkcji drutu z recyklingu kluczowa jest segregacja wsadu złomowego jeszcze przed przetopieniem – im czystszy złom trafia do pieca, tym mniej kosztownej rafinacji elektrolitycznej wymaga finalny produkt. Huta kontrolująca skład chemiczny na etapie wsadu ma bezpośredni wpływ na to, czy wytworzony drut osiągnie parametry Cu-ETP, czy trzeba go będzie skierować do zastosowań mniej wymagających, np. na blachy czy elementy konstrukcyjne zamiast na żyły kablowe.

Ciągliwość i giętkość – dlaczego liczy się przy przewodach

Ciągliwość miedzi to zdolność materiału do trwałego odkształcenia plastycznego bez pękania, charakteryzująca się wysokim wydłużeniem względnym przy rozciąganiu, dobrą podatnością na ciągnienie na drut oraz zachowaniem właściwości mechanicznych po wielokrotnym zginaniu. Dzięki tej cesze miedź można ciągnąć na druty o grubości poniżej 0,1 mm bez ryzyka pękania włókien.

Dlaczego kable są z miękkiej miedzi?

Przewody instalacyjne w budynkach są niemal zawsze wykonane z miedzi w stanie miękkim, czyli wyżarzonej, ponieważ taki materiał ma najwyższą elastyczność i najniższą twardość spośród dostępnych stanów. Ułatwia to układanie kabli w peszlach, korytkach i ciasnych przestrzeniach instalacyjnych bez ryzyka pęknięcia żyły przy ostrym zagięciu – z mojego doświadczenia przy analizie awarii instalacyjnych, złamania żyły miedzianej niemal zawsze wynikają z użycia materiału zbyt twardego albo z zbyt małego promienia gięcia, a nie z samej wady surowca.

• Miedź miękka (wyżarzona) – najwyższa giętkość, stosowana w przewodach linkowych (wielodrutowych) i kablach elastycznych.
• Miedź półtwarda – kompromis między giętkością a stabilnością kształtu, stosowana w niektórych szynach i elementach rozdzielnic.
• Miedź twarda – najwyższa wytrzymałość mechaniczna, ale niska giętkość, rzadko stosowana bezpośrednio na żyły przewodów.
• Przewody sztywne w rozdzielnicach mogą wykorzystywać miedź półtwardą, bo priorytetem jest tam zachowanie kształtu, nie elastyczność.

Więcej o doborze stanu materiału do konkretnego zastosowania znajdziesz w tekście miedź miękka, półtwarda i twarda – dobór stanu materiału, gdzie rozkładam różnice we właściwościach mechanicznych na poszczególne parametry wytrzymałościowe.

Odporność na korozję miedzi w instalacjach elektrycznych

Miedź tworzy cienką warstwę pasywną tlenku miedzi(I), która w suchym środowisku skutecznie chroni rdzeń przewodu przed dalszym utlenianiem, ograniczając korozję do procesu powierzchniowego, samoograniczającego się w czasie. Problem pojawia się dopiero w wilgotnych warunkach lub przy kontakcie z innymi metalami.

Czy miedź koroduje w instalacjach elektrycznych?

To zależy od warunków środowiskowych i sąsiedztwa innych metali. W suchym, zamkniętym środowisku instalacji budynkowej korozja miedzi jest znikoma i praktycznie nie wpływa na żywotność przewodu przez dziesięciolecia. W wilgotnych warunkach – piwnice, instalacje zewnętrzne, tereny przemysłowe z agresywną atmosferą – możliwa jest korozja galwaniczna na złączach, zwłaszcza przy kontakcie miedzi z aluminium lub stalą ocynkowaną.

• Warstwa pasywna Cu2O/CuO chroni rdzeń w suchym środowisku – to naturalny mechanizm obronny miedzi.
• Kontakt Cu-Al bez zabezpieczenia sprzyja korozji galwanicznej ze względu na różnicę potencjałów elektrochemicznych.
• Utlenianie powierzchni na stykach zwiększa rezystancję przejścia – częsta przyczyna przegrzewania się połączeń i lokalnych spadków napięcia.
• Zaciski i złącza bimetaliczne wymagają past kontaktowych ograniczających dostęp wilgoci i tlenu do styku.

Dlaczego złącza miedź-aluminium bywają problematyczne?

Różnica potencjałów elektrochemicznych między miedzią a aluminium w obecności wilgoci uruchamia proces korozji galwanicznej, w którym aluminium jako metal mniej szlachetny ulega przyspieszonemu utlenianiu przy styku z miedzią. Dodatkowo różne współczynniki rozszerzalności cieplnej obu metali powodują mikroruchy na złączu przy zmianach temperatury, co z czasem prowadzi do poluzowania styku i wzrostu rezystancji przejścia – to jeden z częstszych powodów przegrzewania się gniazd i puszek w starszych instalacjach.

Norma PN-EN 13601 dla drutów i prętów miedzianych

PN-EN 13601 to norma techniczna określająca wymagania dla prętów i drutów z miedzi przeznaczonych na przewody elektryczne, obejmująca minimalną wymaganą przewodność, tolerancje wymiarowe oraz właściwości mechaniczne w zależności od stanu materiału (źródło: Polski Komitet Normalizacyjny, PN-EN 13601, 2013).

Jaka norma reguluje drut miedziany na kable elektryczne?

Podstawą jest właśnie PN-EN 13601, ale współistnieje ona z normami produktowymi dotyczącymi gotowych wyrobów – przede wszystkim PN-EN 60228 dla żył przewodów i kabli, która określa przekroje znamionowe i wymagania konstrukcyjne dla żył wielodrutowych i jednodrutowych.

• PN-EN 13601 – minimalna przewodność drutu, tolerancje wymiarowe, właściwości mechaniczne wg stanu materiału.
• PN-EN 60228 – klasy żył przewodów (klasa 1 – drut jednożyłowy, klasa 5 – linka giętka), przekroje znamionowe.
• PN-HD 60364-5-52 – dobór i montaż wyposażenia elektrycznego, w tym obciążalność prądowa przewodów.

Co potwierdza atest zgodności z PN-EN 13601?

Producenci kabli elektroenergetycznych wymagają od dostawców drutu miedzianego potwierdzenia zgodności z tą normą na atestach materiałowych – dokument taki zawiera zwykle skład chemiczny, wartość IACS, wymiary z tolerancją oraz stan materiału (miękki/półtwardy/twardy). Bez takiego atestu partia surowca nie powinna trafić do produkcji żył kablowych przeznaczonych do instalacji elektrycznych podlegających odbiorowi technicznemu.

Przekrój przewodu a obciążalność prądowa miedzi

Obciążalność prądowa przewodu miedzianego to maksymalny prąd, jaki może płynąć przez żyłę bez przekroczenia dopuszczalnej temperatury izolacji, i zależy od przekroju żyły, sposobu ułożenia, temperatury otoczenia oraz rodzaju izolacji. Rzeczywiste wartości ustala się zgodnie z PN-HD 60364-5-52, z uwzględnieniem współczynników korekcyjnych dla konkretnych warunków montażu (źródło: PN-HD 60364-5-52, 2011).

Ile ampera wytrzyma przewód miedziany 2,5 mm²?

Orientacyjnie 21-24 A przy instalacji jednożyłowej w powietrzu z izolacją PVC, ale to wyłącznie wartość poglądowa – rzeczywista obciążalność zależy od sposobu ułożenia (samodzielnie czy w wiązce z innymi przewodami), temperatury otoczenia i typu izolacji, i musi być każdorazowo wyznaczona zgodnie z PN-HD 60364-5-52 przez osobę uprawnioną.

• Przewód 1,5 mm² – orientacyjnie 16-18 A przy instalacji jednożyłowej w powietrzu, izolacja PVC.
• Przewód 2,5 mm² – orientacyjnie 21-24 A w tych samych warunkach referencyjnych.
• Przewody w wiązce lub w rurze wymagają współczynników korekcyjnych obniżających dopuszczalny prąd względem wartości referencyjnej.
• Wysoka temperatura otoczenia (np. poddasze latem) również obniża dopuszczalną obciążalność prądową.

Jak dobrać przekrój przewodu miedzianego do obciążenia?

1. Ustal moc odbiorników i wynikający z niej prąd obliczeniowy obwodu.
2. Sprawdź sposób ułożenia przewodu (samodzielnie, w wiązce, w rurze, w ziemi) – wpływa na współczynnik korekcyjny.
3. Uwzględnij temperaturę otoczenia w miejscu prowadzenia trasy kablowej.
4. Dobierz przekrój wg tabel PN-HD 60364-5-52 dla ustalonych warunków.
5. Sprawdź dodatkowo dopuszczalny spadek napięcia na długim odcinku – przy dużych odległościach to on, nie sama obciążalność, bywa parametrem decydującym o przekroju.
6. Skonsultuj dobór z elektrykiem posiadającym uprawnienia SEP przed wykonaniem instalacji.

Miedź vs aluminium w instalacjach – porównanie praktyczne

Miedź oferuje wyższą przewodność, mniejszy wymagany przekrój i lepszą odporność na zmęczenie materiału przy zginaniu, ale kosztuje więcej za kilogram niż aluminium, które z kolei jest lżejsze i tańsze, lecz bardziej podatne na pełzanie w złączach. W instalacjach wewnętrznych budynków w Polsce dominuje dziś miedź właśnie ze względu na bezpieczeństwo długoterminowe połączeń (źródło: European Copper Institute, 2023).

Czy lepsza jest instalacja miedziana czy aluminiowa?

Do zastosowań wewnątrzbudynkowych zdecydowanie lepiej sprawdza się miedź, natomiast aluminium ma sens ekonomiczny w liniach napowietrznych i przyłączach o dużych przekrojach, gdzie masa przewodu i koszt materiału na kilometrach trasy przeważają nad wygodą montażu na małych przekrojach.

Waga i koszt

Aluminium jest lżejsze – gęstość 2,7 g/cm³ wobec 8,96 g/cm³ dla miedzi – co przy dużych przekrojach linii przesyłowych bywa decydujące mimo gorszej przewodności jednostkowej. Cena miedzi za kilogram jest wyraźnie wyższa niż aluminium, choć dokładne relacje cenowe zmieniają się z notowaniami giełdowymi (dane sprawdzone: notowania London Metal Exchange zmieniają się kwartalnie, nie podaję tu konkretnej kwoty ze względu na zmienność rynku).

• Miedź – wyższa cena za kg, mniejszy przekrój na tę samą obciążalność, wyższa masa jednostkowa materiału.
• Aluminium – niższa cena za kg, mniejsza gęstość, większy wymagany przekrój na tę samą obciążalność.
• W przeliczeniu na jednostkę przewodności na kilogram masy aluminium bywa korzystniejsze – stąd jego obecność w liniach napowietrznych.
• W przeliczeniu na jednostkę przewodności na przekrój (czyli tam, gdzie liczy się miejsce w rurze czy korytku) wygrywa miedź.

Bezpieczeństwo połączeń i podatność na utlenianie

Miedź jest mniej podatna na pełzanie materiału (creep) niż aluminium, co bezpośrednio ogranicza ryzyko poluzowania styków w czasie eksploatacji instalacji. Z praktyki: instalacje aluminiowe z lat 70-80 XX wieku bywają dziś wymieniane na miedziane właśnie z powodu problemów z poluzowującymi się złączami, prowadzącymi do miejscowego przegrzewania i w skrajnych przypadkach do zagrożenia pożarowego.

Miedź posrebrzana i pobielana – zastosowania specjalne

Posrebrzanie drutu miedzianego to nałożenie cienkiej warstwy srebra na powierzchnię przewodu, poprawiające przewodność powierzchniową przy prądach wysokiej częstotliwości dzięki tzw. efektowi naskórkowości oraz ograniczające utlenianie powierzchni w czasie eksploatacji.

Po co posrebrza się druty miedziane?

Przy prądach wysokiej częstotliwości prąd płynie głównie w cienkiej warstwie przy powierzchni przewodnika, a nie przez cały przekrój – to zjawisko naskórkowości (skin effect). Skoro srebro przewodzi nieznacznie lepiej niż miedź, posrebrzenie samej powierzchni podnosi efektywną przewodność przewodu w zakresie wysokich częstotliwości bez konieczności wykonywania całego drutu ze srebra, co byłoby nieopłacalne. Stosuje się to w kablach RF, złączach precyzyjnych i sprzęcie pomiarowym, rzadziej w instalacjach domowych, gdzie częstotliwość sieciowa 50 Hz nie uzasadnia takiego kosztu.

• Miedź posrebrzana – lepsza przewodność powierzchniowa przy wysokich częstotliwościach, mniejsze utlenianie styku.
• Miedź pobielana (cyna) – łatwość lutowania, dodatkowa ochrona przed korozją, stosowana w przewodach uziemiających.
• Obie wersje mają wyższy koszt niż zwykły drut miedziany, dlatego stosuje się je selektywnie tam, gdzie parametr jest krytyczny.

Czym różni się drut pobielany od zwykłego miedzianego?

Drut pobielany ma na powierzchni cienką warstwę cyny, która ułatwia lutowanie i dodatkowo chroni rdzeń miedziany przed korozją w środowiskach o podwyższonej wilgotności. Znajduje zastosowanie przede wszystkim w przewodach uziemiających i ochronnych, gdzie długoterminowa stabilność połączenia lutowanego ma większe znaczenie niż w zwykłym obwodzie zasilającym. Więcej o samej technice łączenia miedzi opisuję w lutowanie miedzi – poradnik krok po kroku.

Recykling przewodów miedzianych i wpływ na jakość odzysku

Miedź z przewodów elektrycznych jest w pełni recyklingowalna bez utraty właściwości elektrycznych po przetopieniu i rafinacji, co czyni ją jednym z najbardziej wartościowych materiałów w obiegu złomu metali nieżelaznych. Skup segreguje kable według czystości, ponieważ wpływa to bezpośrednio na cenę i koszt dalszej obróbki.

Czy przewody miedziane nadają się do recyklingu bez strat jakości?

Tak – miedź po przetopieniu i rafinacji elektrolitycznej odzyskuje pełne właściwości elektryczne bez degradacji jakości, niezależnie od tego, ile razy przeszła już przez cykl recyklingu. To fundamentalna różnica względem niektórych tworzyw sztucznych, które degradują się przy każdym przetworzeniu – miedź jako pierwiastek nie “starzeje się” chemicznie.

• Goła miedź (kable bez izolacji) – najwyższa cena skupu, najmniej dodatkowej obróbki.
• Kable w izolacji – wymagają oddzielenia PVC/gumy od rdzenia, niższa cena skupu ze względu na koszt przerobu.
• Miedź posrebrzana lub pobielana – segregowana osobno, bo zawiera domieszki innych metali wymagające dodatkowej rafinacji.
• Zanieczyszczenia typu lakier, cyna z lutów czy resztki izolacji wymagają dodatkowej rafinacji, co obniża cenę skupu za kilogram.

Jak segreguje się złom kablowy do skupu?

Punkty skupu złomu miedzianego rozdzielają materiał na kategorie według czystości i formy: goła miedź osobno, kable w izolacji osobno, a materiał posrebrzany lub pobielany trafia do odrębnej frakcji, bo domieszki innego metalu wpływają na proces rafinacji. Z mojej obserwacji rynku skupu wynika, że różnica cenowa między gołą miedzią a kablem w pełnej izolacji PVC bywa znacząca – stąd wielu dostawców złomu decyduje się na obdzieranie izolacji przed sprzedażą, mimo dodatkowej pracy. Szczegóły segregacji i przygotowania złomu opisuję w recykling i skup miedzi – jak segregować złom kablowy.

Recykling miedzi zużywa znacznie mniej energii niż produkcja pierwotna z rudy – to argument środowiskowy podnoszony regularnie przez organizacje branżowe, choć dokładne wskaźniki energochłonności zależą od technologii konkretnej huty i nie podaję tu jednej uniwersalnej liczby.

Bezpieczeństwo instalacji z miedzi – na co zwrócić uwagę

Sam wybór miedzi jako materiału przewodowego nie gwarantuje bezpiecznej instalacji – decydują o tym również poprawny dobór przekroju wobec obciążalności, właściwe zabezpieczenie nadprądowe oraz jakość wykonania połączeń. Treść tego artykułu ma charakter informacyjny i nie zastępuje konsultacji z elektrykiem posiadającym uprawnienia SEP.

Czy sam wybór miedzi wystarczy dla bezpiecznej instalacji?

Nie – dobór przekroju wg obciążalności i odpowiedniego zabezpieczenia nadprądowego to podstawa bezpieczeństwa, nie sama jakość materiału przewodzącego. Nawet najlepszy drut Cu-ETP zgodny z PN-EN 13601 nie ochroni instalacji przed przegrzaniem, jeśli przekrój został dobrany błędnie albo zabezpieczenie nadprądowe nie odpowiada rzeczywistemu obciążeniu obwodu.

• Dobór przekroju i zabezpieczenia nadprądowego zgodnie z PN-HD 60364-5-52 – podstawowy warunek bezpieczeństwa.
• Regularna kontrola stanu połączeń, zwłaszcza bimetalicznych Cu-Al, ogranicza ryzyko przegrzania i pożaru.
• Stosowanie atestowanego przewodu zgodnego z PN-EN 13601 i PN-EN 60228 minimalizuje ryzyko wad materiałowych.
• Prace przy instalacjach elektrycznych powinny być wykonywane wyłącznie przez osoby z uprawnieniami SEP.

Kto powinien wykonywać instalacje elektryczne?

Instalacje elektryczne, dobór przekrojów i zabezpieczeń powinien wykonywać wyłącznie elektryk posiadający uprawnienia SEP, zgodnie z wymaganiami PN-HD 60364-5-52 oraz obowiązującymi przepisami budowlanymi. Ten materiał ma charakter wyłącznie informacyjny i porządkujący wiedzę o właściwościach miedzi – nie zastępuje konsultacji z uprawnionym specjalistą, zwłaszcza przy modernizacji starszych instalacji, gdzie mogą występować dodatkowe zagrożenia wynikające ze stanu technicznego istniejących złączy.

Dane techniczne dotyczące obciążalności prądowej i cen materiałów zmieniają się – obciążalność wg PN-HD 60364-5-52 warto weryfikować przy każdej nowej instalacji zgodnie z aktualnym wydaniem normy, a notowania miedzi wpływające na relację cenową miedź vs aluminium sprawdzać na bieżąco na giełdzie metali (dane sprawdzone: lipiec 2026, zalecana weryfikacja przy każdym projekcie).

Najczęściej zadawane pytania

Jaka jest przewodność elektryczna miedzi w liczbach?

Miedź elektrolityczna Cu-ETP osiąga minimum 58 MS/m, co odpowiada 100% skali IACS ustanowionej w 1913 roku jako punkt odniesienia dla przewodności metali. To wartość referencyjna stosowana w atestach materiałowych kabli i drutów przeznaczonych do zastosowań elektrycznych.

Czym różni się Cu-ETP od Cu-OF?

Cu-ETP to standardowa miedź elektrolityczna o czystości min. 99,90%, zawierająca śladowe wtrącenia tlenku miedzi. Cu-OF (beztlenowa) nie zawiera tlenu, dzięki czemu jest odporna na kruchość wodorową i stosowana tam, gdzie materiał poddawany jest lutowaniu lub spawaniu w wysokiej temperaturze.

O ile lepiej miedź przewodzi prąd niż aluminium?

Przewodność aluminium wynosi ok. 61% przewodności miedzi. W praktyce oznacza to, że przewód aluminiowy musi mieć ok. 1,6 raza większy przekrój niż miedziany, aby przenieść ten sam prąd bez większych strat.

Dlaczego przewody instalacyjne są z miękkiej miedzi?

Miedź w stanie miękkim, czyli wyżarzona, ma wysoką ciągliwość i giętkość, co ułatwia układanie kabli w peszlach, korytkach i ciasnych przestrzeniach bez ryzyka pęknięć żyły. Miedź półtwarda stosowana jest tam, gdzie liczy się stabilność kształtu, np. w szynach rozdzielnic.

Czy złącza miedź-aluminium są bezpieczne?

Wymagają szczególnej uwagi ze względu na ryzyko korozji galwanicznej i różnicę współczynników rozszerzalności cieplnej obu metali. Stosuje się do nich dedykowane zaciski bimetaliczne oraz pasty kontaktowe ograniczające utlenianie styku i poluzowanie połączenia w czasie.

Jaka norma reguluje drut miedziany na kable elektryczne?

Podstawową normą jest PN-EN 13601, określająca wymagania dla prętów i drutów miedzianych do zastosowań elektrycznych, w tym minimalną przewodność i tolerancje wymiarowe. Współistnieje ona z PN-EN 60228 dla żył gotowych przewodów i kabli.

Czy przewody miedziane nadają się w pełni do recyklingu?

Tak, miedź po przetopieniu i rafinacji odzyskuje pełne właściwości elektryczne bez degradacji jakości, co czyni ją jednym z najbardziej wartościowych materiałów w recyklingu złomu metali nieżelaznych. Skup segreguje kable według czystości, co wpływa na cenę odbioru.

Kto powinien dobierać przekrój przewodu miedzianego w instalacji?

Dobór przekroju i zabezpieczeń powinien wykonać elektryk z uprawnieniami SEP zgodnie z PN-HD 60364-5-52. Materiał ma charakter informacyjny i nie zastępuje konsultacji z uprawnionym elektrykiem, zwłaszcza przy instalacjach o podwyższonych wymaganiach bezpieczeństwa.

Źródła i literatura

1. Polski Komitet Normalizacyjny: PN-EN 13601 – Miedź i stopy miedzi. Pręty i druty do zastosowań elektrycznych, 2013.
2. International Annealed Copper Standard (IACS), 1913 – referencyjna skala przewodności elektrycznej metali.
3. Copper Development Association: dane techniczne o właściwościach elektrycznych miedzi i jej gatunków, copper.org, 2022.
4. European Copper Institute: dane porównawcze miedź vs aluminium w instalacjach, copperalliance.eu, 2023.
5. PN-HD 60364-5-52 – Instalacje elektryczne niskiego napięcia. Dobór i montaż wyposażenia elektrycznego, obciążalność prądowa, 2011.

Krzysztof Lis

Specjalista obróbki i łączenia metali nieżelaznych z ponad dwudziestoletnią praktyką warsztatową. Na co dzień pracuje z miedzią, mosiądzem, brązem i aluminium – lutuje, spawa, szlifuje i patynuje, a przy okazji uczy, jak odróżnić jeden stop od drugiego. W Poradniku Metali opisuje sprawdzone metody obróbki, łączenia i konserwacji metali kolorowych – dokładnie tak, jak robi to we własnym warsztacie. Wyznaje zasadę, że dobrą robotę poznaje się po detalu i po tym, jak metal starzeje się z godnością.
